概述
ASP5620系列单级、离心式化工混流泵为卧式径向剖分，悬臂式混流泵。泵体采用底脚支撑。按照GB13008《混流泵、轴流泵技术条件》进行设计制造。
1,结构安全可靠，运行稳定，维修方便的特点。
2,水力性能稳定、效率高。
3,泵适合输送大流量、低扬程，均匀的或含有一定颗粒的化学中性的或有腐蚀性的液体。
4,密封根据工况的不同，可以采用填料密封、单端面、双端面等密封，适用于不同的工况要求。
5,旋转方向：从驱动端看，泵按顺时针方向旋转。
应该范围
本系列泵能够经济有效地输送大流量、低扬程的、均匀的或含有一定颗粒的化学中性的或有腐蚀性的液体
● 灌溉和排水设备
● 冷却水循环系统
● 城市煤气工程
● 化工流程中强制循环
● 制盐和制碱业

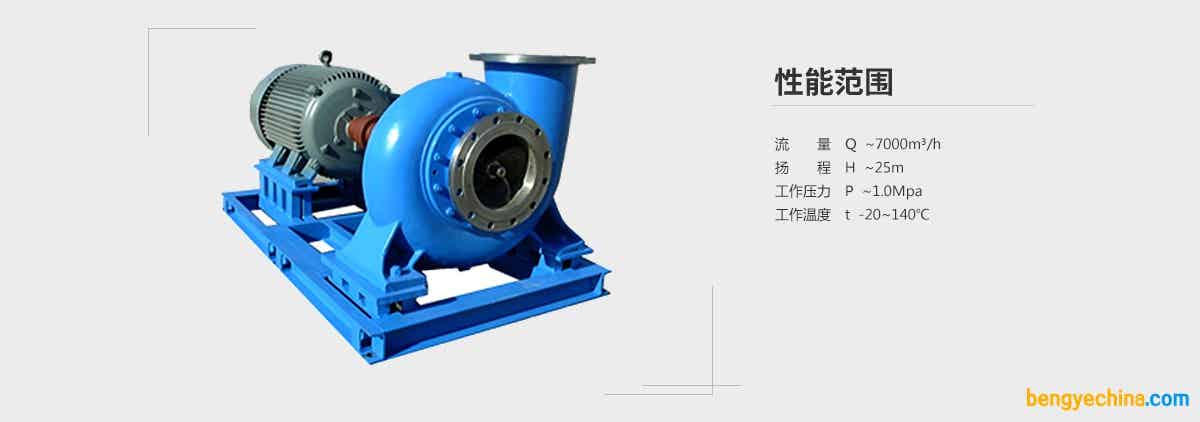

性能范围
流 量 Q ~7000m³/h
扬 程 H ~25m
工作压力 P ~1.0Mpa
工作温度 t -20~140℃

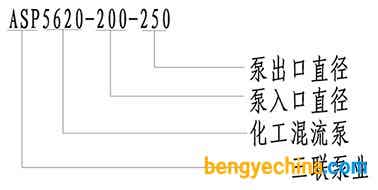

型号意义
结构特点
ASP系列混流泵是一种“拉出”式结构泵，在检查和拆卸叶轮和轴封时，毋须将与泵体相连接的管路拆开。装有精密加工的泵轴，装有稀有润滑的轴承，在填料函盖中装有防护轴套。轴承箱体的油位，可用恒位油杯来控制。
泵体的支脚，可承受来自管路的任何载荷，并直接传递给基础。这样转子不会因为泵承受载荷而产生弯曲，从而保证轴承的最佳使用寿命。
过流面积大，不易堵塞。
规格到35-40的泵，其进出口法兰尺寸符合HG20592标准，压力等级为1.0MPa；更大规格的泵，压力等级为0.6MPa。
动力驱动可采用电动机或内燃机。
泵装置上可以配备完整的放气装置，有利于吸入管路的排气。
密封型式可采用填料密封或双端面机械密封。
剖面图
