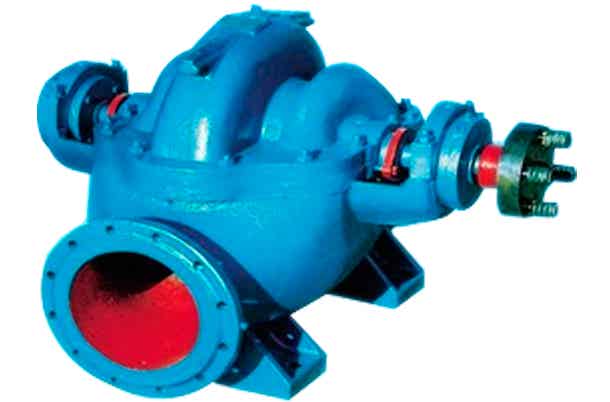

SH型单级双吸离心泵，供抽送清水或物理化学性质类似于水的液体之用。被输送液体温度不得高于80℃。此泵站在电机尾部方向看，水泵为逆时针向旋转。 双吸泵作为离心泵的一种重要形式，因其具有扬程高、流量大等特点，在工程中得到广泛应用。 这种泵型的叶轮实际上由两个背靠背的叶轮组合而成，从叶轮流出的水流汇入一个蜗壳中。 双吸泵具有如下一些特点：它相当于两个相同直径的单吸叶轮同时工作，在同样的叶轮外径下流量可增大一倍；泵壳水平中开，检查和维修方便，同时，双吸泵进出口在同一方向上且垂直于泵轴，利于泵和进出水管的布置与安装；双吸泵的叶轮结构对称，没有轴向力，运行较平稳。在我国黄河沿线地区提灌泵站流量较大、扬程都较高，大多采用双吸离心泵。南水北调中线惠南庄泵站也采用了双吸泵进行供水。 一、单级双吸离心泵结构与特点 1. 结构紧凑外形美观，稳定性好，便于安装。 2. 运行平稳优化设计的双吸叶轮使轴向力减小到最低限度，且有优异水力性能的叶型，并经精密铸造，泵壳内表面及叶轮表面极其光华具有显著的抗汽蚀性能和高效率。 3. 轴承轴承选用瑞典SKF及日本NSK轴承保证运行平稳，噪音低，使用寿命长。 4. 轴 封选用博格曼机械密封或填料密封。能保证8000小时运行无泄漏。 5.与单级单吸离心泵比较：双侧吸入 、流量大、效率高、 扬程较高，体积较大。 二、单级双吸离心泵应用范围： 主要适用于自来水厂、工厂，矿山，城市给水，大型水利工程，农田灌溉和排涝，大型泵还可作热电站循环泵用，用泵空调循环用水、建筑供水、灌溉、排水泵站、电站、工业供水系统、消防系统、船舶工业等输送液体的场合。 |
