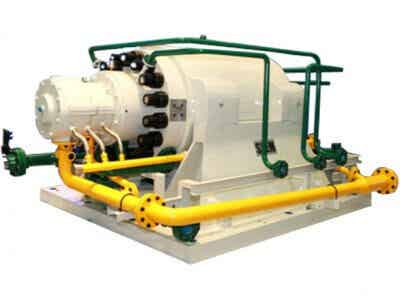

给水泵在总体结构上采用双壳体筒体抽芯式泵的结构，该种结构的给水泵可靠性高，泄漏点少，安装维修拆装方便，简捷。
结构特点：
1.卧式、双壳体整体芯包设计，与芯包一体化的大端盖，便于芯包的整体装拆，可实现最短的停机检修时间；
2.刚性转子，紧凑的结构大大缩短了轴承跨距，转子静挠度小，低长径比（L/D），具有高可靠性；
3.采用平行节流槽的密封环内孔，既保持光滑衬套的水力刚度，又增加了节流阻力，有效防止磨损和咬合；
4.纯平衡鼓结构，完全消除了动静部分轴向接触的可能性；
5.平衡鼓节流衬套入口处的特殊结构有效降低了涡流对泵的损害，大大提高了流体在间隙中的静力刚度，同时加工有反向螺旋槽的内孔最大限度地减少了泄漏；
6.四油楔轴承，抗振能力更好；大规格的推力轴承，可承受超载的负荷；
7.采用热套装配的叶轮、平衡鼓，消除了轴与两者之间液体的泄漏；
