手动液压泵的结构简介

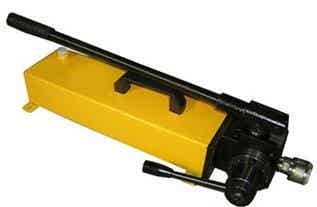

我国是上世纪90年代引进的手动液压泵，其是一种将机械能转化为压力能的液压系统的压力源，其的油泵输出压力是通过过出口压力表来显示的。手动液压泵主要由泵体、胶管、油室、后座和手柄这几部分组成，其中泵体主要由泵主体、高压工作腔、低压工作腔、两个单向阀、高压阀(安全阀)、低压阀、卸载阀、两个止回阀、进口、出口等部分构成。

在泵体的出油口处，设有两个钢球——止回阀，止回阀可以起到单向止回阀和单向输油的功能，工作完成后，要做的就是卸载，首先，将卸载阀松开，这时压力油就会流回到油箱了，卸载任务也就完成了。高压阀和低压阀可以起到控制压力的作用，当压力超过70MPa的时候，高压阀就会起跳，而超压油就会流回油箱内，而当压力超过10MPa的时候，低压阀阀门就会打开，超压油同样也会流回到油箱内，听起来很是神奇！而那两个单向阀的作用则是防止压力出现回流的现象。
手动液压泵的胶管，是带压堵漏工具中一个非常重要的部分，起可以对枪头和泵体进行连接，它的两端装有双向切断式快装接头，在堵漏现场能快速组装，也可快速分离，并且，在高压胶管与油泵分离后，两端也不会出现外漏的情况。手动液压泵的油室及后座一般是泵体圆形长筒，没有出油口、进油孔，是压油的存放地方。此外，手动液压泵的手柄主要由压杆、压把组成，其在两个销子的作用下，可以将泵体和柱塞连接起来。
