单吸式离心泵叶轮结构图

离心泵叶轮又称为工作轮或转轮.是转换能量的部件。它的几何形状、尺寸对离心泵的性能有着决定件的影响，是通过水力计算来确定的。选择叶轮材料时，除考虑离心力作用下的机械强度外。还要考虑材料的耐磨和耐腐蚀性能。目前多数离心泵叶轮用铸铁、铸钢和青铜制成。

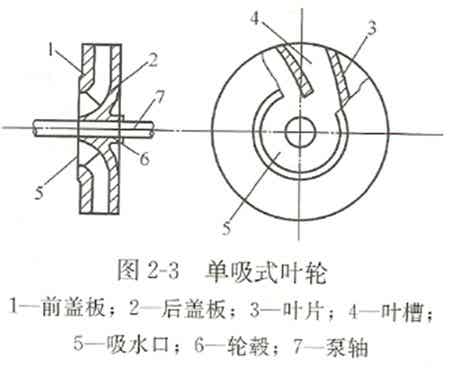

离心泵叶轮的形式按结构分为单吸式和双吸式两种。单吸式叶轮如图2-3所示.它单侧吸水，叶轮的前后盖板不对称。单吸式叶轮用于单吸离心泵。双吸式叶轮如图2—4所示两侧吸水，叶轮盖板对称。双吸式叶轮用于双吸离心泵。
单吸式离心泵叶轮结构图如下
