磁力管道离心泵的特点及结构图

磁力管道离心泵是一种新型管道泵，它既具有ISG型管道离心泵的特点、又具有磁力化工泵的优点，是最新一代的无泄漏管道离心泵.
特点：
1、进行无泄漏运转，可输送易燃、易爆、剧毒及腐蚀介质；
2、材质优良，泵体、叶轮、隔离套等过流部件均采用优质不锈钢制造；
3、轴套采用高耐磨的碳化硅、碳化钨，滑动轴承采用碳石M106K，并设置了润滑油槽，有效地保证泵的使用寿命；
4、立式安装，结构紧凑、占地面积小；
5、振动小，噪音低，运行特别平稳；
6、泵的绝大多数零部件与CQB系列磁力泵互换，泵的性能与CQB系列相同；流量为3.2-100m3/h;扬程为20-80m;功率为0.75-75Kw

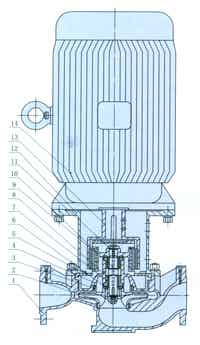

结构图：

1泵壳2叶轮3密封环4轴承体5隔离套6止推环7轴承8轴套

9轴10内磁钢总成11螺母12联接架13外磁钢总成14电机
