锅炉给水泵的结构图与选型方式介绍

随着我国工业的发展，许多企业规模不断扩大，作为提供动力源的锅炉也随之增加，而在非锅炉行业的企业中精通锅炉专业的人很少，精通锅炉辅机的人就更少，这就给企业在锅炉辅机的选型上带来一定的困难。
为了避免所选用的锅炉设备在实际应用中不至于出现大的偏差，对锅炉给水泵的结构以及选型提出简单的介绍。
一、锅炉给水泵结构图
锅炉给水泵用途：适合于锅炉给水，矿山排水、工厂及城市给水
锅炉给水泵结构特点：GC型水泵是卧式、单吸多级、分段式离心泵
介质温度：≤105℃
处理介质：清水及物理化学性质类似水的液体
驱动方式：电动机驱动
流量范围：6mз/h-55mз/h
扬程范围：46m-430m

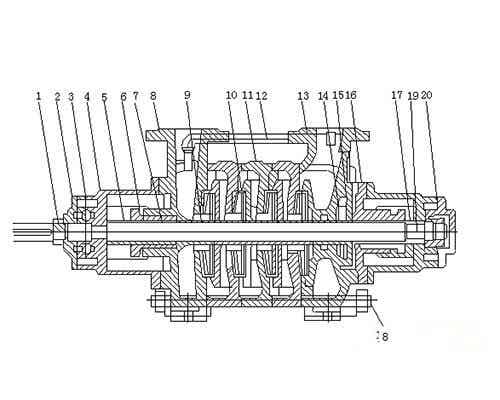

1.5——吸水口直径(毫米)被25除得值并化整

1.轴套螺母
2.轴承盖
3.轴承
4.轴承体
5.轴套
6.填料压盖
7.机械密封
8.进水段
9.密封环
10.叶轮
11.中段
12.回水管
13.出水段
14.平衡环
15平衡盘
16.尾盖
17.轴套
18.拉紧螺栓
19.轴
20.圆螺母
二、锅炉给水泵参数的确定
1.给水泵流量计算
Q=k(Q1+Q2)
式中：Q—锅炉给水泵的流量,m3/h;
Q1—所供锅炉最大用汽负荷时的总给水量,m3/h;
Q2—其它用水量，如连续排污，定期排污和减温器等，m3/h;
k—备用系数1.1~1.2。
2.锅炉给水泵扬程计算
H=H1+H2+H3+H4
中：H—锅炉给水泵扬程,m
